Descontinuado

Código - 35261333

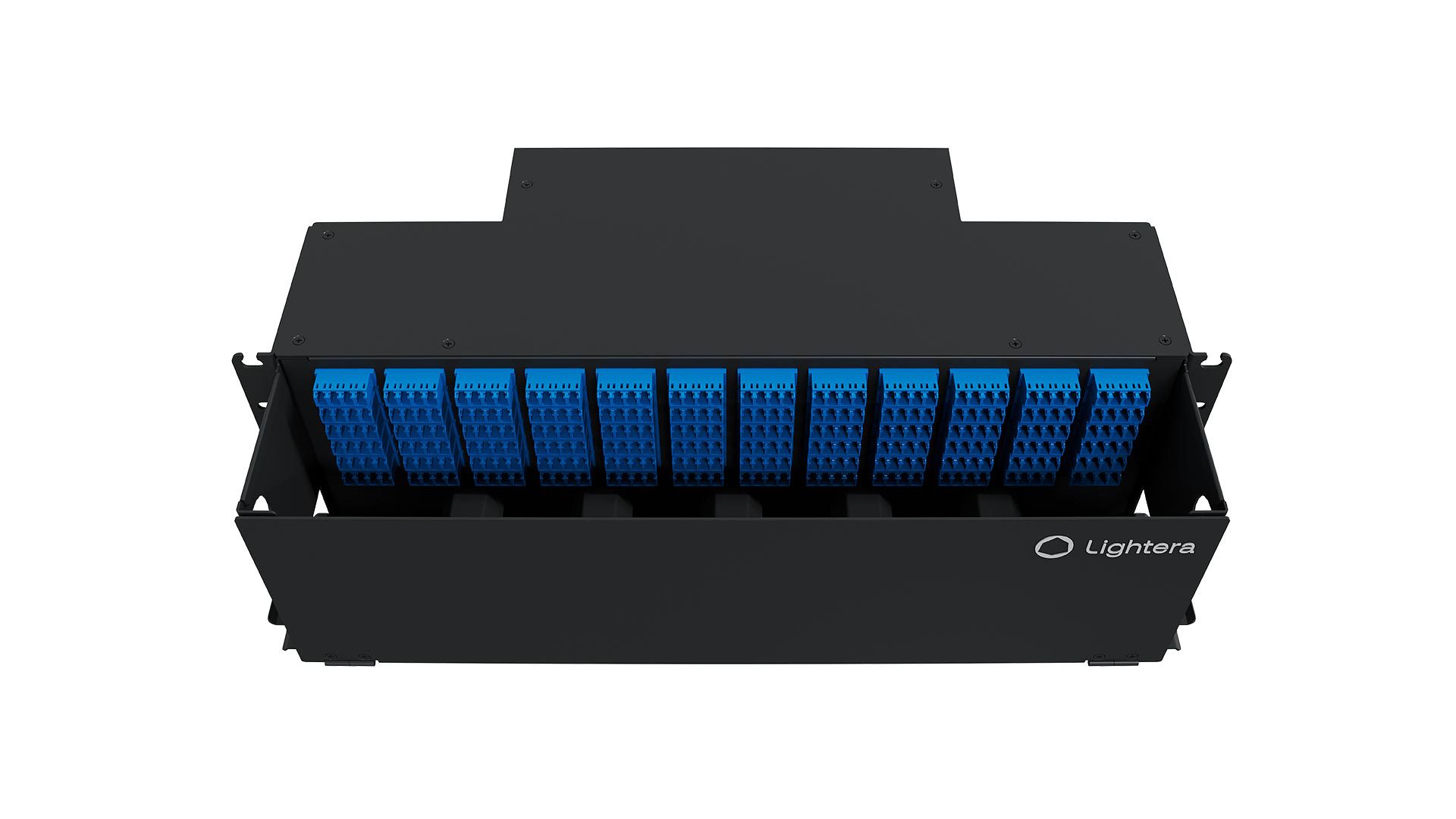

MÓDULO ODF TARS DE TERMINACIÓN 3U 288F LC-UPC – 2 x 144F

Módulo responsable de espejar fibras ópticas con capacidad para 288 fibras y conectores tipo LC, además de alojar y proteger extensiones ópticas (pigtails ribbon).

Descripción

Módulo responsable del espejado de las fibras opticas, se compone de itens principales:

Módulo básico – ODF TARS TERMINACION: Se encarga de alojar y proteger las extensiones ópticas (pigtails de cinta o individuales).

Extensiones ópticas conectorizadas: Cada extensión óptica, disponible en versiones de cinta o fibra única, cuenta con 12 fibras con una punta de conector LC. Ideal para aplicaciones con fusión de fibra única o masiva mediante el módulo ODF TARS FUSION 4U.

Capacidad para 288 fibras con conectores do tipo LC.

Aplicación

EF – Salas de Entrada de Telecomunicaciones

TR – Salas de Telecomunicaciones

MMR´s – Meet-Me-Rooms

MDA – Areas de Distribución Principal

IDA – Areas de distribución Intermedia

HDA – Areas de Distribución Horizontal

EDA´s – Areas de Distribución de Equipos

Para más aplicaciones, favor consultar el Guia de Aplicaión – Solución TARS, disponible en el sítio web Lightera.com

Ventajas

Versiones de ribbon o extensión óptica simple.

Manejo sencillo, sin necesidad de herramientas especiales.

Proporciona maniobrar en sistemas de fibra de alta densidad.

Producto compacto con soporte interno para adaptadores ópticos y áreas de almacenamiento para extensiones ópticas, lo que proporciona mayor protección y seguridad al sistema.

Cuenta con un conjunto fijo con acceso frontal únicamente, lo que facilita la instalación y organización de cables y extensiones ópticas (pigtails).

Cuenta con cierre magnetico de la tapa y llave.

Incorpora adaptadores con obturador interno para mayor protección contra pollvo.

Apto para instalación en gabinetes TARS de 19" o 23".

Este producto es duradero y está protegido contra la corrosión, cumpliendo con las condiciones de uso en interiores especificadas.

La solución admite fusiones massivas y fusiones simples para los adaptadores LC-APC y LC-UPC.

Ambiente de Instalación

Interno

Ambiente de Operación

No Agresivo

Dimensiones

Altura (mm)

132 mm

Ancho (mm)

485 mm

Profundidad (mm)

247 mm

Color

Negro RAL 9005

Tipo de Cable

Cables Opticos Rollable Ribbon

Cables Opticos Flat Ribbon

Cables Opticos Loose Tube

Tipo de la Fibra

Monomodo OS1

Monomodo OS2

Multimodo OM4 (A solicitud)

Multimodo OM5 (A solicitud)

Tipo de Conector

LC Duplex

SN Duplex (A solicitud)

SN-MT (A solicitud)

MDC (A solicitud)

MMC (A solicitud)

CS (A solicitud)

MPO (A solicitud)

Tipo de Pulido

UPC

APC

Tipo de Pintura

Epoxi de alta resistencia a rayados

Material del Cuerpo del Producto

Acero al carbono

Estándar de Montage

Opción 1: pigtails Rollable Ribbon hasta 144F de 5,0 m de largo preparados para fusión masiva.

Opción 2: pigtails tight hasta 144F de 5,0 m de largo preparados para fusión de un solo corte.

Identificación

Marca de Lightera en la parte frontal externa.

Numeración de puertas serigrafiadas encima de cada uno de los adaptadores LC.

Cantidad de Empalmes

Preparado para 288 fusiones masivas o simples realizadas en la fábrica e internamente en el ODF.

Cantidad de Posiciones

Accesorios Incluidos

Tuerca jaula y tornillos M5 para fijación.

Manual de instalación.

Cinta de velcro para organización e amarre de cables y tubos corrugados.

Garantía

12 meses

Garantía extendida del producto de 25 años – Según el Programa de Garantía extendida de Lightera.

Compatibilidad

Cabos Rollable Ribbon AccuRiser

Cabos Rollable Ribbon AccuTube

CabosRollable Ribbon AccuRoll

Cables Loose Tube

Gabinete TARS 45U – Alta Densidad

ODF TARS Fusión 4U

Patch cords opticos LC Duplex

Patch cords opticos LC Duplex Uniboot

RoHS

Este producto reafirma nuestro compromiso con la sostenibilidad global, en total conformidad con las Directivas Europeas RoHS y REACH. Esto asegura la restricción de sustancias peligrosas y el manejo responsable de todos los químicos utilizados. Garantizamos un producto más seguro para usted y con un menor impacto ambiental. Una elección consciente para un futuro más verde.

Norma

TIA-942

TIA-568

TIA-569

EIA-310

IEC 61300

ISO/IEC 11801-5

ABNT NBR ISO IEC 22237

Peso (kg)

5,65

Embalaje

Caja de Carton

Cantidad por caja (gift)

Nota

1) Confíe en Lightera. Nuestros estándares de excelencia son reconocidos internacionalmente. Con certificaciones ISO 9001 para el Sistema de Gestión de la Calidad e ISO 14001 para el Sistema de Gestión Ambiental, aseguramos un futuro más seguro y eficiente para usted, su empresa y para el planeta.

2) Detalles de montaje e instalación, consultar el Manual de Instalación del Producto, disponible en el sitio web de Lightera.

3) Detalles de aplicaciones, consultar la Guía de Aplicaciones TARS, disponible en el sitio web de Lightera.

4) TARS es una marca LIGHTERA en proceso de registro. El uso no autorizado está sujeto a medidas legales por violación de la propiedad intelectual.

5) Exención de Responsabilidad: Lightera se reserva el derecho de realizar modificaciones en los productos descritos en este documento en cualquier momento, sin previo aviso. Este documento se proporciona únicamente con fines informativos y no tiene la intención de actualizar o añadir ninguna garantía o especificación relacionada con cualquier producto o servicio.

6) Información de Contacto: Para más detalles e información acerca de nuestros productos, por favor, pongáse en contacto con nosotros a través de:
Sitio web: lightera.com
Central de Atención al Cliente: 0800 041 2100
Correo electrónico: lightera@latam.lightera.com

Dibujo técnico
