Infraestrutura de Cabeamento para Redes Wi-Fi de Alta Performance

Introdução

A expansão das redes Wi-Fi corporativas tem elevado significativamente as exigências sobre a infraestrutura de cabeamento estruturado. Tecnologias como Wi-Fi 6, 6E, 7 e as gerações vindouras oferecem/oferecerão velocidades multi-gigabit e baixa latência, exigindo que o cabeamento utilizado para conectar os access points (APs) suporte altas taxas de transmissão com estabilidade e imunidade a interferências.

Nesse contexto, o cabeamento estruturado deixa de ser apenas um meio físico de conexão e passa a ser um elemento essencial para garantir desempenho, confiabilidade e escalabilidade da rede sem fio. Com isso em mente, serão apresentados os principais fatores técnicos que influenciam o desempenho de redes Wi-Fi e abordado porque a utilização de cabos de alto desempenho, como a linha GigaLAN cat.6A, é fundamental para garantir o funcionamento adequado da infraestrutura.

O desempenho real da rede depende diretamente da infraestrutura cabeada que conecta os access points ao switch. Se essa infraestrutura não possuir capacidade suficiente, ela se torna um gargalo para o sistema.

Conectividade de Performance

A largura de banda do cabeamento determina a quantidade de dados que podem ser transmitidos simultaneamente pela rede. Os access points modernos podem facilmente ultrapassar 1Gbps de throughput agregado, especialmente em ambientes corporativos com múltiplos usuários conectados simultaneamente. Quando considerada a tecnologia de transmissão de dados via cabos de cobre, em muitos casos, os APs já utilizam interfaces 2.5Gbps, 5Gbps ou até 10Gbps.

Portanto, diferentemente dos cabos de categoria 5e e 6, cabos de categoria 6A foram projetados para operar até 500MHz de frequência, suportando taxas de 10Gbps em até 100 metros. Além disso, a linha GigaLAN consegue entregar tal performance considerando ainda um canal de 04 conexões, o qual é certificado por instituição independente de terceira parte. Logo, esses requisitos mínimos previstos em normas (frequência, largura de banda, distância, etc.) atrelado às certificações de terceira parte garantem capacidade suficiente para:

• Redes Wi-Fi de alta densidade;
• Aplicações com grande volume de dados;
• Suporte a expansão/crescimento da rede.

Portanto, ao considerar cabos de dados GigaLAN cat.6A, o cabeamento estruturado deixa de ser um gargalo para o desempenho do Wi-Fi, e passa ser um meio transparente para o atendimento destes dispositivos, fazendo com que o usuário tenha uma conexão fluída, estável e de performance.



Transmissão Confiável

Em redes corporativas, a estabilidade da comunicação é tão importante quanto a velocidade (largura de banda). Perda de pacotes pode causar:

• Aumento de latência;
• Retransmissões;
• Degradação da experiência do usuário;
• Queda na performance de aplicações críticas.

Embora o Wi-Fi utilize mecanismos de correção e retransmissão, a qualidade da rede cabeada que conecta os access points ao switch tem impacto direto na confiabilidade da comunicação. Um cabeamento de alta qualidade, com controle rigoroso de parâmetros elétricos como NEXT (near-end crosstalk), return loss e atenuação garante uma transmissão estável e reduz significativamente a probabilidade de erros e retransmissões.



Sensibilidade a Interferências

Um dos principais desafios em redes de alta velocidade é o alien crosstalk, o qual ocorre quando sinais de um cabo interferem em cabos adjacentes dentro do mesmo feixe ou eletrocalha. Esse fenômeno se torna especialmente crítico em transmissões de alta frequência, como as utilizadas em redes de 10 Gigabit Ethernet (também conhecida como 10GBASE-T). Os impactos incluem:

• Degradação da relação sinal-ruído;
• Aumento de erros de transmissão;
• Redução do throughput efetivo.

Cabos GigaLAN cat.6A foram projetados com características construtivas específicas para minimizar esse tipo de interferência, garantindo imunidade superior a interferências externas e maior estabilidade da rede.



Alimentação PoE

A grande maioria dos access points corporativos é alimentada por Power over Ethernet (PoE). Essa tecnologia permite que dados e energia elétrica sejam transmitidos simultaneamente pelo mesmo cabo de rede, eliminando a necessidade de fontes de alimentação locais e simplificando a instalação dos equipamentos.

Atualmente, os padrões PoE incluem:

• IEEE 802.3af (até 15.4W);
• IEEE 802.3at (até 30W);
• IEEE 802.3bt (até 60W ou 90W – tipo 3 e tipo 4, respectivamente).

Access points modernos, especialmente aqueles baseados em Wi‑Fi 6 e nas gerações mais recentes, frequentemente exigem PoE+ ou PoE++, pois incorporam múltiplos rádios, maior capacidade de processamento e maior throughput. Portanto, nesse cenário, o cabo de rede passa a desempenhar um papel importante não somente para a transmissão de dados, mas também na distribuição de energia, o que traz novos requisitos para o cabeamento.



Bitola do Cabo (Secção Transversal)

A bitola do condutor influencia diretamente a resistência elétrica do cabo. Quanto menor a métrica AWG (unidade de medida utilizada para a secção transversal dos cabos de comunicação Ethernet), maior o diâmetro do condutor e menor a resistência elétrica. Isso traz duas vantagens principais para aplicações PoE:

• Menor queda de tensão ao longo do cabo;
• Menor geração de calor, especialmente em feixes de cabos (bundles).

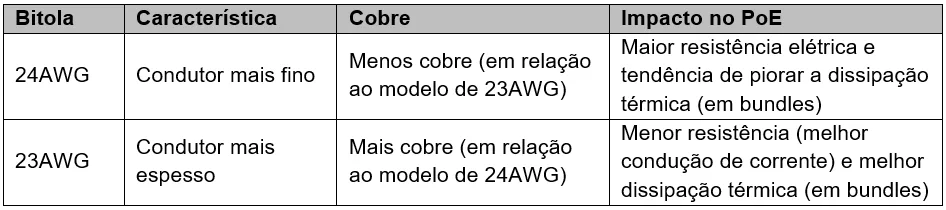

Em cabeamento estruturado, as bitolas mais comuns para cabeamento horizontal são:

Portanto, cabos com condutores 23AWG são mais indicados para aplicações PoE, especialmente em cenários com:

• PoE+ ou PoE++;
• Alta densidade de cabos em eletrocalhas;
• Redes Wi-Fi corporativas com grande número de access points.



Aquecimento em Feixes de Cabos

Quando vários cabos transportam pulsos elétricos para alimentação (PoE) de forma simultânea dentro de um mesmo feixe, ocorre um aquecimento cumulativo no conjunto. Esse aumento de temperatura pode provocar:

• Aumento da atenuação do sinal;
• Degradação da performance elétrica;
• Redução da vida útil do cabo.

Cabos de categoria 6A, especialmente aqueles projetados para ambientes corporativos e industriais, apresentam características construtivas que ajudam a mitigar esses efeitos:

• Condutores de maior diâmetro (23AWG);
• Melhor dissipação térmica;
• Geometria otimizada para altas frequências.

Isso garante que o cabeamento suporte simultaneamente alta largura de banda e fornecimento de energia sem comprometer a estabilidade da rede, ou seja, a infraestrutura de rede garante não apenas a conectividade dos access points, mas também uma alimentação elétrica mais eficiente e estável, essencial para o funcionamento contínuo da rede Wi-Fi.

PoE – Parametrização de Cabos e Aplicações

Preparação para o Futuro da Rede

Outro fator importante em projetos de infraestrutura é o ciclo de vida do cabeamento. Enquanto access points e switches são frequentemente substituídos em ciclos de 3 a 5 anos, o cabeamento estruturado costuma permanecer instalado por 15 anos ou mais. Optar por categoria 6A permite que a rede esteja preparada para:

• Wi-Fi de alta densidade;
• Interfaces multi-gigabit futuras;
• Alteração da tecnologia de conectividade, porém sem mudanças na rede de cabeamento estruturado.

Assim, evita-se a necessidade de substituição prematura da infraestrutura física. Inclusive, na LIGHTERA, há o programa de garantia estendida do canal de comunicação para aplicações de rede interna que podem chegar a 25 anos de cobertura – desde que todos os elementos da rede de cabeamento estruturado sejam .



O Wi-Fi Vai Funcionar Bem?

A resposta depende não apenas da cobertura de rádio ou do posicionamento dos access points, mas também da qualidade da infraestrutura cabeada que conecta esses equipamentos à rede. Mesmo com dispositivos de última geração, o desempenho pode ser limitado por:

• Cabeamento de baixa categoria;
• Interferências eletromagnéticas;
• Limitações de largura de banda.

Por esse motivo, recomenda-se a utilização de cabos de alto desempenho, como o GigaLAN cat.6A, que oferecem:

• Suporte a 10 Gigabit Ethernet;
• Maior imunidade a interferências;
• Estabilidade de transmissão;
• Infraestrutura preparada para futuras evoluções do Wi-Fi.

Além disso, o GigaLAN GREEN incorpora características sustentáveis em sua fabricação, reduzindo impacto ambiental sem comprometer o desempenho elétrico e mecânico do cabo.



Conclusão

À medida que as redes Wi-Fi evoluem para suportar maior densidade de dispositivos e aplicações cada vez mais exigentes, a infraestrutura de cabeamento estruturado torna-se um elemento fundamental para garantir o desempenho da rede.

Cabos categoria 6A, como o GigaLAN, oferecem a largura de banda, a imunidade a interferências e a confiabilidade necessária para suportar as demandas atuais e futuras das redes corporativas. Investir em uma infraestrutura adequada não apenas garante o funcionamento ideal do Wi-Fi hoje, mas também prepara a rede para as próximas gerações de tecnologias sem fio.

Embora o cabeamento categoria 6 ainda possa suportar redes Gigabit tradicionais, as novas demandas impostas por tecnologias como Wi-Fi 6 e Wi-Fi 7 tornam a categoria 6A a escolha recomendada para novas instalações. Com maior largura de banda, melhor imunidade a interferências e melhor suporte para aplicações PoE de alta potência, o cabeamento cat.6A garante que a infraestrutura esteja preparada para as redes sem fio de alta capacidade que caracterizam os ambientes corporativos modernos.
