| Dielétrico |
| Cordão Monofibra (MF) |
| SM ou MM |
Código -
26270049
CABO OPTICO CFOT-MM-MF 12F (50) COG

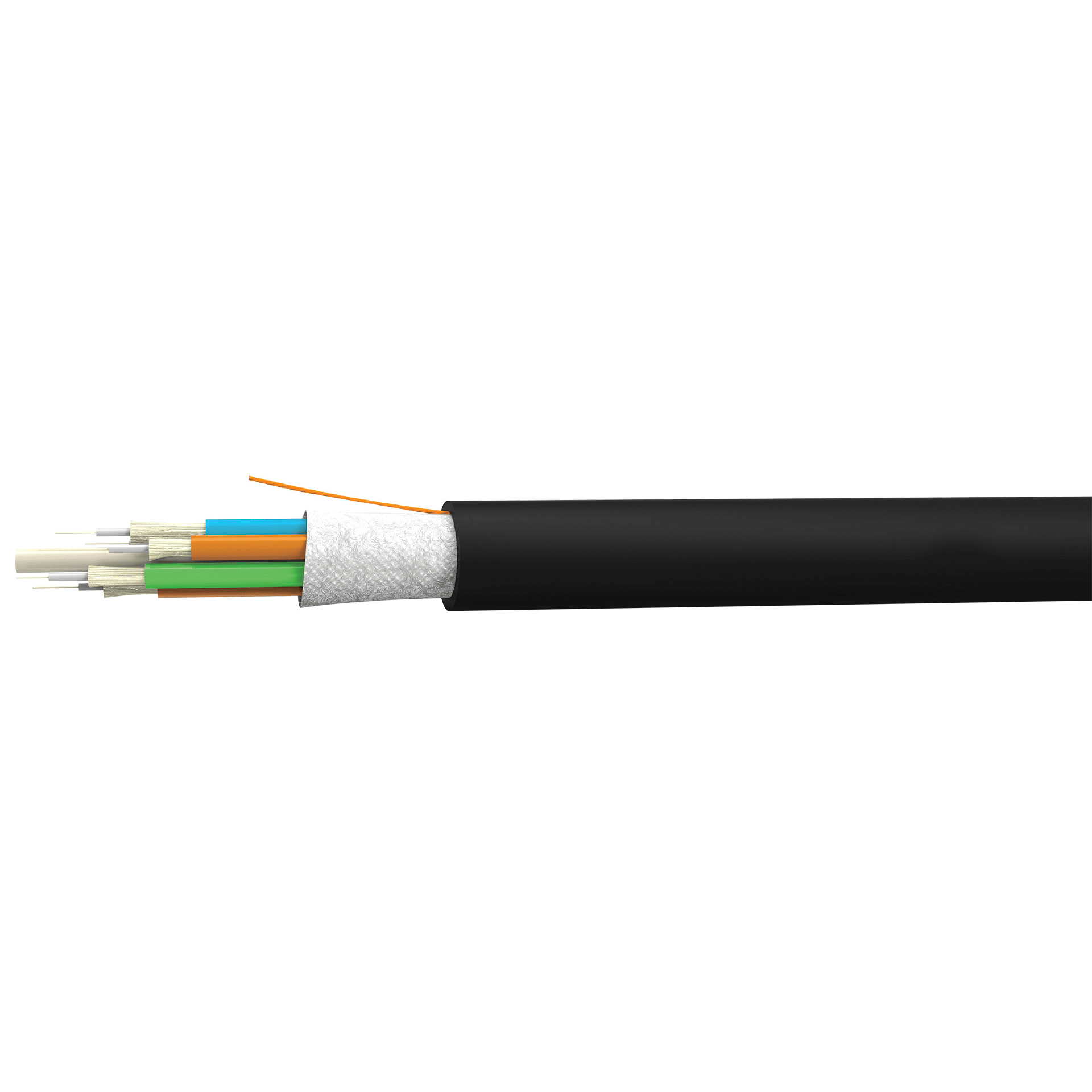

Cabo óptico de terminação, de 2 a 144 fibras monomodo ou multimodo, para instalação em ambientes indoor/outdoor formado por tubos . Em volta do núcleo seco são colocados elementos de tração dielétrico e uma capa externa de material termoplástico retardante a chama na cor preta. Cabo óptico dielétrico com fibras ópticas monomodo ou multimodo, agrupadas em cordões ópticos (tight buffer), elemento de tração dielétrico, eventuais enchimentos para proteção contra a umidade. O cabo apresenta seu núcleo seco e protegido por uma capa externa de material termoplástico retardante a chama na cor preta.
Cabo óptico de terminação, de 2 a 144 fibras monomodo ou multimodo, para instalação em ambientes indoor/outdoor formado por tubos . Em volta do núcleo seco são colocados elementos de tração dielétrico e uma capa externa de material termoplástico retardante a chama na cor preta. Cabo óptico dielétrico com fibras ópticas monomodo ou multimodo, agrupadas em cordões ópticos (tight buffer), elemento de tração dielétrico, eventuais enchimentos para proteção contra a umidade. O cabo apresenta seu núcleo seco e protegido por uma capa externa de material termoplástico retardante a chama na cor preta.
Construção
Descrição
Conjunto constituído por cordões ópticos ("tight buffer"), elemento de tração dielétrico, eventuais enchimentos e protegido por uma capa externa de material termoplástico retardante a chama.
Aplicação
| Ambiente de Instalação | Interno / Externo |
| Ambiente de Operação | Subterrâneas em dutos. |
Normas
- ABNT NBR 14772 – Especificação do cabo óptico de terminação
- NBR 14705 – Classificação dos cabos internos para telecomunicações quanto ao comportamento frente à chama (Especificação)
- NES 713 "Toxicity Index"
- NES 711 "Smoke Index"
- IEC 754 "Acidity/corrosively based on pH and conductivity measurements"
Fibra Óptica
Fibras ópticas revestidas em acrilato curado com UV, que podem ser do tipo SM (Monomodo), MM (Multimodo) OM1, OM2, OM3 e OM4.
Características Ópticas
| Fibra | Características |
| Monomodo | De acordo com especificação técnica 2000 (Anexo A) |
| Multimodo (OM1, OM2, OM3 e OM4) | De acordo com especificação técnica 1999 (Anexo B) |
| NZD | De acordo com especificação técnica 1902 (Anexo C) |
Identificação das Fibras e Tubos
|
Fibra/Unidade Básica |
Cor |
|
01 |
Azul |
|
02 |
Laranja |
|
03 |
Verde |
|
04 |
Marrom |
|
05 |
Cinza |
|
06 |
Branco |
|
07 |
Vermelho |
|
08 |
Preto |
|
09 |
Amarelo |
|
10 |
Violeta |
|
11 |
Rosa |
|
12 |
Acqua |
Elemento Central
Elemento de material dielétrico posicionado no centro do núcleo para prevenir os esforços de contração do cabo e manter o cabo cilíndrico. Como membro central se emprega um elemento em FRP (Fiber Reinforced Plastic).
Núcleo
As unidades básicas serão trançados ao redor do membro central para formar o núcleo do cabo. O núcleo deve ser protegido por um materias hidro-expansíveis para prevenir a entrada de umidade. Se necessário, poderão ser usados tubos de material termoplástico para manter o núcleo cilíndrico.
Elemento de Tração
Fibras dielétricas de aramidas aplicadas sobre o núcleo do cabo ou sobre a capa interna para fornecer ao cabo resistência contra os esforços de tração, de modo que este tenha o desempenho previsto nesta norma.
