Home chevron_right Produtos chevron_right DGO's e DIO's chevron_right MODULO DIO TERAPATCH TERMINACAO 3U 288F LC-APC – 4 X 72F

Descontinuado

Código - 35261330

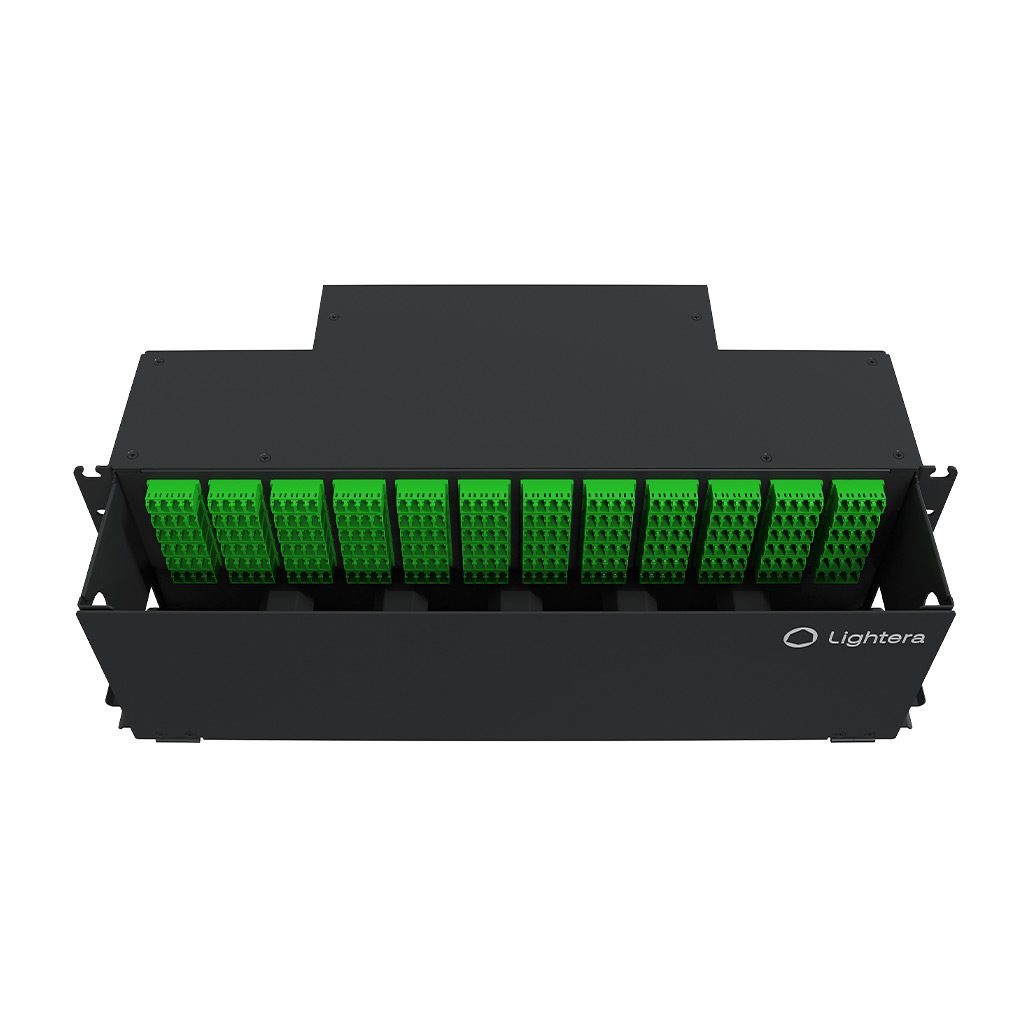

MODULO DIO TERAPATCH TERMINACAO 3U 288F LC-APC – 4 X 72F

Bandeja metálica para fibra óptica para até 144 posições para utilização em sistemas de fusão massiva. Indicado para terminação de cabos rollable ribbon.

Descrição

Módulo responsável pelo espelhamento das fibras ópticas, constituído pelos seguintes componentes principais:

DIO TeraPatch^TM TERMINAÇÃO – Módulo Básico: Responsável por acomodar e proteger as extensões ópticas (pigtails ribbon ou pigtails singelos).

Extensões Ópticas Conectorizadas: Cada extensão óptica, nas versões ribbon ou singela, possui 12 fibras com uma ponta conectorizada com conector LC. Ideal para aplicações com fusão massiva ou singela de fibras junto ao módulo DIO TeraPatch^TM FUSÃO 4U.

Adaptadores ópticos.

Capacidade para 288 fibras com conectores do tipo LC.

Aplicação

EF – Salas de Entrada de Telecomunicações

TR – Salas de Telecomunicações

MMR´s – Meet-Me-Rooms

MDA – Áreas de Distribuição Principal

IDA´s – Áreas de Distribuição Intermediárias

HDA´s – Áreas de Distribuição Horizontal

EDA´s – Áreas de Distribuição de Equipamentos

Para mais aplicações, consultar Guia de Aplicação – Plataforma TeraPatch^TM, disponível no site Lightera.com

Vantagem

Versões de extensões ópticas ribbon ou singela.

Manuseio simples, sem a necessidade de ferramentas especiais.

Proporciona manobras em sistemas de alta densidade de fibras.

Produto compacto onde o suporte para adaptadores ópticos, bem como, as áreas de armazenamento de extensões ópticas, ficam internos ao produto, conferindo maior proteção e segurança ao sistema.

Apresenta montagem fixa com acesso frontal apenas, o que facilita a instalação e organização dos cordões e das extensões ópticas (pigtails).

Possui fechamento da tampa magnético e chave.

Possui adaptadores com shutter interno para maior proteção das portas ópticas.

Adequado para instalação em gabinetes TeraPatch^TM em 19".

Produto resistente e protegido contra corrosão, para as condições especificadas de uso em ambientes internos.

A solução suporta fusões massivas e fusões singelas para adaptadores LC-APC e LC-UPC.

Ambiente de Instalação

Interno

Ambiente de Operação

Não Agressivo

Dimensões

Altura (mm)

132 mm

Largura (mm)

485 mm

Profundidade (mm)

247 mm

Cor

Preto RAL 9005

Tipo de Cabo

Cabos Ópticos Rollable Ribbon

Cabos Ópticos CFOI MTF

Cabos Ópticos Loose Tube

Tipo de Fibra

Monomodo OS1

monomodo OS2

Multimodo OM4 (Sob consulta)

Tipo de Conector

LC Duplex

SN Duplex (Sob consulta)

SN-MT (Sob consulta)

MDC (Sob consulta)

MMC (Sob consulta)

CS (Sob consulta)

MPO (Sob consulta)

Tipo de Polimento

UPC

APC

Tipo de Pintura

Epóxi pó de alta resistência a riscos

Material do Corpo do Produto

Aço carbono

Padrão de Montagem

Opção 1: feixes de pigtails Rollable Ribbon até 144F com 5,0 m de comprimento preparados para fusão massiva.

Opção 2: feixes de pigtails tight até 144F com 5,0 m de comprimento preparados para fusão singela.

Identificação

Logomarca Lightera na parte externa frontal.

Numeração de portas serigrafadas acima de cada um dos adaptadores LC.

Quantidade Fusões

Preparado para 288 fusões massivas ou singelas executadas em fábrica e internas ao DIO.

Quantidade de Posições

Acessórios Inclusos

Manual de instalação – MFP0600

Parafusos para fixação e porca Gaiola M5.

Velcro para amarração e organização de cabos e tubos corrugados.

Garantia

12 meses

Garantia Estendida de Produto de 25 anos – De acordo com o Programa de Garantia Estendida Lightera.

Compatibilidade

Cabos Rollable Ribbon AccuRiser

Cabos Rollable Ribbon AccuTube

Cabos Rollable Ribbon AccuRoll

Cabos CFOI MTF

Cabos Ópticos Loose Tube

Gabinete TeraPatch^TM 45U – Alta Densidade

DIO TeraPatch^TM Fusão 4U

Cordões Ópticos LC Duplex

Cordões Ópticos LC Duplex Uniboot

RoHS

Este produto reafirma nosso compromisso com a sustentabilidade global, em total conformidade com as Diretivas Europeias RoHS e REACH. Isso assegura a restrição de substâncias perigosas e o manejo responsável de todos os químicos utilizados. Garantimos um produto mais seguro para você e com menor impacto ambiental. Uma escolha consciente para um futuro mais verde.

Normas

TIA-942

TIA-568

TIA-569

EIA-310

IEC 61300

ISO/IEC 11801-5

ABNT NBR ISO IEC 22237

Peso (kg)

4,7

Embalagem

Caixa de Papelão

Quantidade por caixa (gift)

Nota

1) Confie na Lightera. Nossos padrões de excelência são internacionalmente reconhecidos. Com certificações ISO 9001 para o Sistema de Gestão da Qualidade e ISO 14001 para o Sistema de Gestão Ambiental, asseguramos um futuro mais seguro e eficiente para você, sua empresa e para o planeta.

2) Detalhes de montagem e instalação, consultar Manual de Instalação do Produto, Disponível no site da Lightetra.

3) Detalhes de aplicações, consultar Guia de Aplicações TeraPatch^TM, Disponível no site da Lightera.

4) TeraPatch^TM é uma marca LIGHTERA em processo de registro. O uso não autorizado está sujeito às medidas legais por violação de propriedade intelectual.

5) Isenção de Responsabilidade: A Lightera reserva-se o direito de realizar alterações no(s) produto(s) descrito(s) neste documento a qualquer momento sem aviso prévio. Este documento é fornecido exclusivamente para fins informativos e não tem a intenção de modificar ou complementar quaisquer garantias ou especificações relativas a quaisquer dos produtos ou serviços.

6) Informações de contato: Para mais detalhes e informações sobre nossos produtos, favor entrar em contato via:
Site: lightera.com
Central de serviço ao Cliente: 0800 041 2100
E-mail: lightera@latam.lightera.com

Desenho técnico

Imagem adicionada pelo usuário
